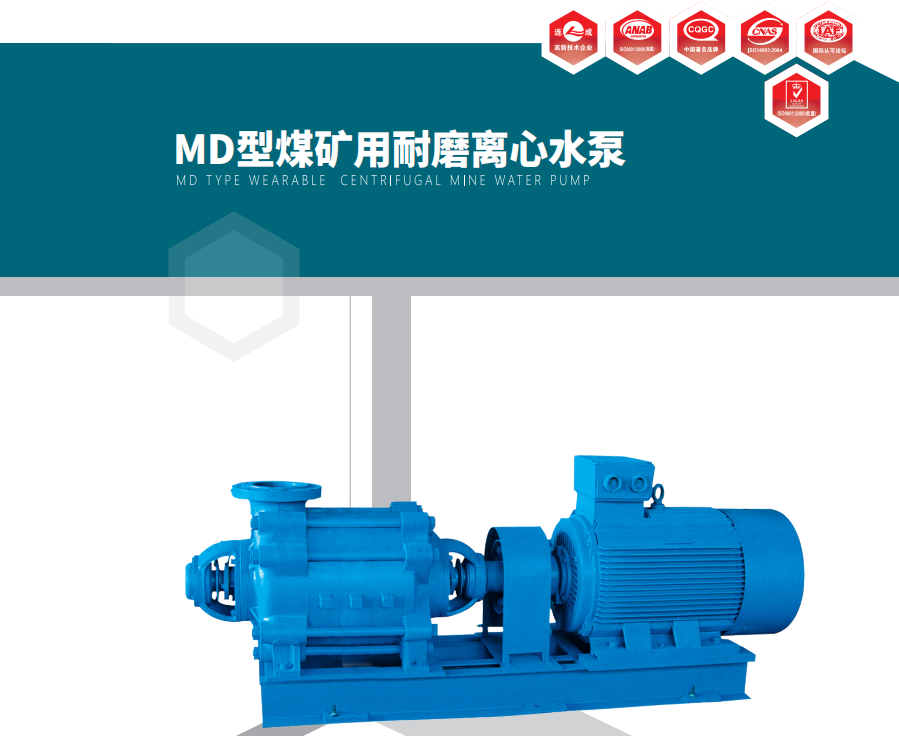

MD單吸多級礦用離心泵

MD單吸多級節段式離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于清水的液體.

聯系電話：4001-077-588

產品詳情

產品概述：

MD單吸多級節段式離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于清水的液體.

結構說明:

MD型泵主要由定子、轉子、軸承和軸封四大部分組成：
1.定子部分主要由吸入段、中段、葉出段、導葉等組成，用拉緊螺栓將各段夾緊，構成工作室。SLD型泵吸入口為水平方向，出口垂直向上。
2.轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸的兩端裝有可更換的軸套用來保護軸。
3.軸承部分有滾動軸承和滑動軸承兩種：滾動軸承主要由軸承體、軸承蓋、軸瓦、防塵盤、油位計、甩油環等組成，采用稀油潤滑。
4.軸封采用填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈組成。密封工作室內的液體，起水封、水冷和水潤滑作用。水封水來源于泵內壓力水。
另外，泵通過彈性聯軸器同原動機直接驅動。從原動機端看泵，泵為順時針方向旋轉。
